CVE-reeks Permanente Magneet Sinchronous Inverter Sentrifugale Verkoeler

Kort beskrywing:


Produkbesonderhede

Gereelde vrae

Hoëspoed permanente magnetiese sinchrone omskakelaarmotor
Die wêreld se eerste hoëkrag- en hoëspoed-PMSM word vir hierdie sentrifugale verkoeler gebruik.Sy krag is hoër as 400 kW en sy rotasiespoed is bo 18000 rpm.Motordoeltreffendheid is bo 96% en 97.5% tot die maksimum, hoër as nasionale graad 1-standaard op motorverrigting.Dit is kompak en liggewig.'n 400kW hoëspoed PMSM weeg dieselfde as 'n 75kW AC induksiemotor.Deur die gebruik van spiraal-koelmiddelbespuitingsverkoelingstegnologie om stator en rotor af te koel, kan die motortemperatuur teen ongeveer 40 ℃ beheer word, wat doeltreffende werking verseker.
Hoëspoedmotor direk-gedrewe twee-stadium waaierEenheid neem 'n hoëspoedmotor direk-gedrewe twee-stadium waaier aan.Versnelratte en 2 radiale laers word gekanselleer, wat doeltreffendheid sal verbeter en meganiese verlies met minstens 70% sal verminder.Met direkte aandrywing en eenvoudige struktuur werk kompressor betroubaar in kleiner grootte.Volume en gewig van die kompressor is slegs 40% van dieselfde kapasiteit konvensionele kompressor.Sonder die hoëfrekwensie-geraas van versnelde ratte is die kompressor se bedryfsgeluid baie laer.Dit is 8dBA laer as 'n konvensionele eenheid. breedte =
breedte =

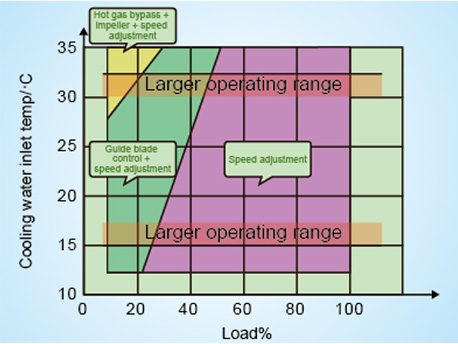

Alle toestande "wyeband" pneumatiese ontwerp

Impeller en diffuser is geoptimaliseer om hoë-doeltreffendheid werking van kompressor onder 25-100% las te realiseer.In vergelyking met konvensionele ontwerp wat gebaseer is op vollaswerking, kan hierdie ontwerp die kompressor se doeltreffendheiddemping verminder.Konvensionele inverter-sentrifugale verkoeler realiseer kapasiteitsbeheer deur die veranderlike spoed van die kompressor en die veranderlike openingshoek van die leivaan wat begin afdraai onder 50 ~ 60% las.Gree CVE-reeks sentrifugale verkoeler kan egter die spoed van die kompressor direk onder 25 ~ 100% las verander om die versnellingsverlies van leivaan te verminder en werkverrigting onder alle toestande te verbeter.

Geïnstalleerde sinusgolf-omskakelaar

Deur posisiesensorlose beheertegnologie aan te neem, kan die motor se rotor sonder sonde geposisioneer word.Met PWM-beheerbare regstellende tegnologie, kan omskakelaar gladde sinusgolf uitstuur om motordoeltreffendheid te verbeter.Omskakelaar word direk op die eenheid geïnstalleer, wat vloerspasie vir kliënte bespaar.Daarbenewens word alle kommunikasiedrade in die fabriek gekoppel om die eenheid se betroubaarheid te verbeter.

breedte =
breedte =

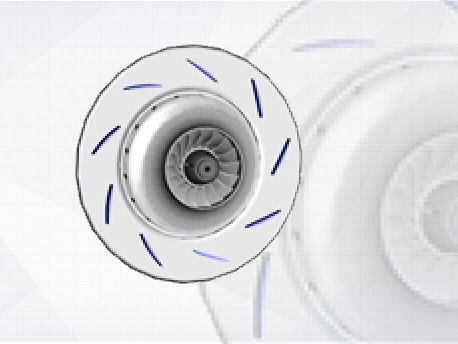

Lae viskositeit vaan diffuser

Unieke lae-viskositeit vaan diffuser ontwerp en vleuel lei vaan kan hoë-spoed gas effektief in hoë statiese druk gas verander om druk herstel te realiseer.Onder gedeeltelike vrag verminder vaanaflegging terugvloeiverlies, verbeter gedeeltelike vragwerkverrigting en brei die eenheid se bedryfsreeks uit

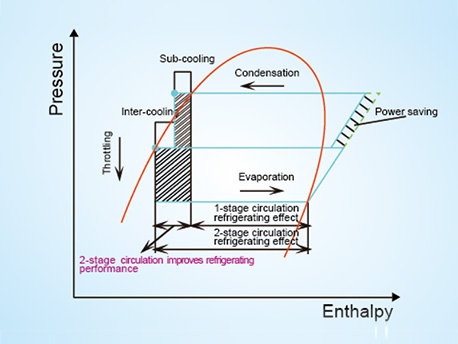

Twee-fase kompressie tegnologie
In vergelyking met enkelfase-verkoelingstelsel, verbeter twee-fase kompressie die sirkulasiedoeltreffendheid met 5% ~ 6%.Kompressor se rotasiespoed word verlaag sodat kompressor meer betroubaar en duursaam is.
breedte =
breedte =
Hoë-doeltreffende hermetiese waaier
Kompressor-waaier is 'n ternêre hermetiese waaier, wat meer doeltreffend en betroubaar is as 'n onomhulde waaier.Dit neem die 3-dimensionele struktuur van die vleuel aan sodat dit meer aanpasbaar is.Deur eindige element-analise, 3-koördinaat inspeksiemasjien, dinamiese balanstoets, oorspoedtoets en werklike toets onder werklike werkstoestand, word seker gemaak dat die stuwer aan die ontwerpvereistes voldoen en in staat is om stabiel te werk.Stootwaaier en basiese as neem sleutellose verbinding aan, wat gedeeltelike spanningskonsentrasie en rotor se byvoeging buite balans wat veroorsaak word deur sleutelverbinding kan vermy, en sodoende die kompressor se werkingstabiliteit verbeter.

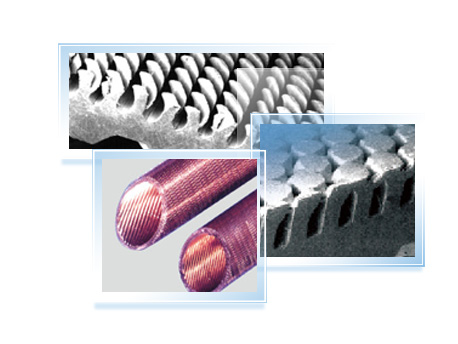

Hoë-doeltreffendheid hitteruiler
Hitte-uitruiloppervlak is ontwerp gebaseer op hitte-oordragmeganisme.Dit is geoptimaliseer om vloeiende drukverlies en energieverbruik te verminder.Onderverkoeler is aan die onderkant van kondensor toegerus.Met veelvuldige vloeibeperkings kan onderverkoelingsgraad tot 5 ℃ wees.Die middelste isolasiebord neem ligte pyp aan wat twee keer so dik is as skroefdraadpyp om met ondersteunende bord verbind te word, dus sal koperpyp nie beskadig word onder die impak van hoëspoed-koelmiddel nie.3-V gegroefde buisplaatontwerp word aangeneem om die seëleffek te waarborg.
breedte =
breedte =
Gevorderde beheerplatform
Hoëprestasie 32-bis SVE en DSP digitale seinverwerker word gebruik.Die hoë data-insamelingsakkuraatheid en dataverwerkingskapasiteit verseker die intydse kenmerk en akkuraatheid van stelselbeheer.Saam met die kleurvolle LCD-aanraakskerm kan die gebruiker maklik outomatiese beheer en handbeheer tydens ontfouting besef.Dit neem ook intelligente Fuzzy-PID-samegestelde beheeralgoritme aan, wat geïntegreer is met intelligente tegnologie, fuzziness-tegnologie en normale PID-beheeralgoritme, sodat die stelsel in staat is om vinnige reaksiespoed en stabiele werkverrigting te lewer.
